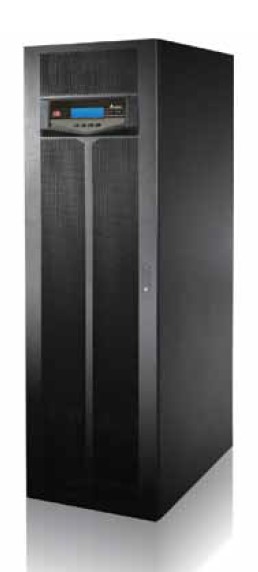

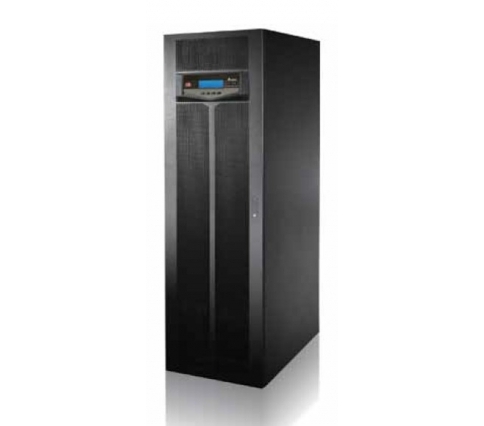

Серия HPH 20 – 120 кВт
Высокий уровень защиты по питанию при максимально возможной мощности и с максимальным КПД.
Ultron HPH — это онлайн-ИБП с двойным преобразованием, предлагающий лучшую в своем классе комбинацию максимальной доступной мощности, КПД и других эксплуатационных параметров для небольших ЦОД и других ответственных сфер применения. Его номинальная мощность, выраженная в кВА, равна номинальной мощности, выраженной в кВт, то есть Ultron HPH обеспечивает максимальную доступную мощность без снижения номинальных характеристик. Благодаря трехуровневой IGBT-топологии схем компенсации коэффициента мощности и инвертора, КПД преобразования переменного тока в Ultron HPH достигает 96 %. Применение современной цифровой схемы компенсации коэффициента мощности позволило добиться малого коэффициента нелинейных искажений (< 3 %) и повысить коэффициент мощности на выходе до 0,99 и выше, что значительно снижает затраты на эксплуатацию ИБП. Высокая надежность и отличные эксплуатационные характеристики Ultron HPH делают этот ИБП идеальным решением для защиты критически важных участков вашей сети.
 | ИБП Ultron Series-HPH 20 - 120 кВт, HPH-120KМощность: 120 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 20 - 120 кВт, HPH-100KМощность: 100 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 20 - 120 кВт, HPH-80KМощность: 80 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 20 - 120 кВт, HPH-60KМощность: 60 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 20 - 120 кВт, HPH-40K, HPH-40K-BN/BМощность: 40 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 20-120 кВт, HPH-30K, HPH-30K-BN/BМощность: 30 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 20-120 кВт, HPH-20K, HPH-20K-BN/BМощность: 20 (кВА) Фазы: вход 3 |
Области применения
Лучшие в своём классе КПД и коэффициент мощности
- ИБП одинаково эффективно питает активные и реактивные нагрузки (кВА = кВт) во всём диапазоне мощности
- Высокий КПД в режиме преобразования AC-AC (96 %) способствует сокращению расходов на оплату электроэнергии
- Высокий коэффициент мощности (> 0,99) и малый коэффициент нелинейных искажений тока (iTHD < 3 %) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания
Гарантированная надёжность
- Широкий диапазон входного напряжения позволяет ИБП работать в нестабильных электросетях и сокращает количество случаев заряда аккумуляторных батарей, тем самым продлевая срок их службы
- Технология цифровой обработки сигнала (DSP) сокращает количество электронных компонентов, что приводит к уменьшению частоты отказов
- Резервирование вспомогательного питания и вентиляторов повышает надёжность системы*
- Широкий выбор конфигураций, включая резервирование по принципу N+X и горячий резерв
- Регулируемые ток и напряжение заряда для адаптации к различным типам аккумуляторных батарей
- Гибкий выбор количества аккумуляторов для оптимизации расходов на закупку батарей
- Исключительное удобство управления и обслуживания
- Доступ через переднюю дверцу к установленным на лотках аккумуляторным батареям упрощает и ускоряет их замену без отключения ИБП (модели HPH-B / BN)
- Доступ спереди к легко заменяемым внутренним компонентам облегчает и ускоряет выполнение технического обслуживания*
- Различные коммуникационные интерфейсы для дистанционного контроля и управления ИБП
Технические характеристики
| Модель |
HPH-20K HPH-20K-BN/B |
HPH-30K HPH-30K-BN/B |
HPH-40K HPH-40K-BN/B |
HPH-60K |
HPH-80K |
HPH-100K |
HPH-120K | |
|---|---|---|---|---|---|---|---|---|
| Номинальная мощность | кВт | 20 кВт | 30 кВт | 40 кВт | 60 кВт | 80 кВт | 100 кВт | 120 кВт |
| Вход |
Номинальное напряжение |
220/380, 230/400, 240/415 В пер. тока | ||||||
| Диапазон напряжения |
- 20 % ~ 20 % (полная нагрузка) - 40 % ~ 20 % (нагрузка 70 %) |
- 15 % ~ 20 % (полная нагрузка) - 40 % ~ 20 % (нагрузка 70 %) |
||||||
| Коэффициент нелинейных искажений тока** | < 3 % | |||||||
| Коэффициент мощности | > 0,99 (при полной нагрузке) | |||||||
| Частота | 50/60 Гц ± 10 Гц | |||||||
| Выход | Напряжение | 220/380, 230/400, 240/415 В пер. тока | ||||||
|
Коэффициент нелинейных |
< 1,5 % (при линейной нагрузке) | < 2 % (при линейной нагрузке) | ||||||
| Перегрузочная способность | ≤ 105 %: непрерывная работа; от 106 % до 125 %: 10 мин; от 126 % до 150 %: 1 мин; > 150 %: 1 с | |||||||
| Частота | 50/60 Гц ± 0,05 Гц | |||||||
|
Пределы регулирования |
±1 % | |||||||
| Батарея | Тип |
Поддержка необслуживаемых / свинцово-кислотных с регулирующими клапанами / |
||||||
| Количество | 32-50 шт. | 32-46 шт.**** | ||||||
| Ток встроенного зарядного |
5 A |
9 А | 9 А | 10 А | 15 А | 20 А | 20 А | |
|
Номинальное время |
15 мин | 10 мин | 9,5 мин | |||||
| Коммуникационные интерфейсы |
1 слот SMART, 1 слот MINI, 2 параллельных порта, 1 порт RS232, 1 порт REPO (дистанционное |
|||||||
|
Соответствие |
Безопасность и ЭМС |
CE, МЭК 62040-1, МЭК 62040-2 |
||||||
|
Параллельное |
Да, параллельное включение до 4 ИБП общей мощностью до 480 кВт | |||||||
| Прочие характеристики |
Аварийное отключение |
Да (местное и дистанционное) | ||||||
|
Выключатель сервисного |
Ла | |||||||
| КПД |
Нормальный режим (онлайн) Экономичный режим |
До 96% (эффективность ИБП моделей HPH 40-120K испытана TÜV) До 99 % |
||||||
|
Условия |
Рабочая температура |
0 ~ 40 °C |
||||||
|
Относительная влажность |
5 % ~ 95 % (без образования конденсата) |
|||||||
|
Уровень шум |
< 55 дБА |
< 60 дБА | < 65 дБА | |||||
|
Размеры |
Размеры (Ш х Г х В) |
380 x 800 x 800 мм |
520 x 800 x 1175 мм |
520 x 800 x 1760 мм |
520 x 800 x 1760 мм |
|||
|
Масса |
66,5 кг |
86,2 кг | 86,5 кг | 186,5 кг | 191 кг | 312 кг | 312 кг | |
|
Размеры |
Размеры (Ш х Г х В) |
490 x 830 x 1400 мм |
||||||
|
Масса (с АКБ) |
365 кг |
385 кг | ||||||
|
Масса (без АКБ) |
131 кг |
162 кг | ||||||
