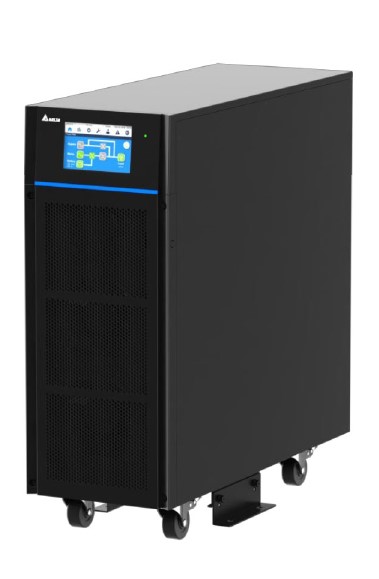

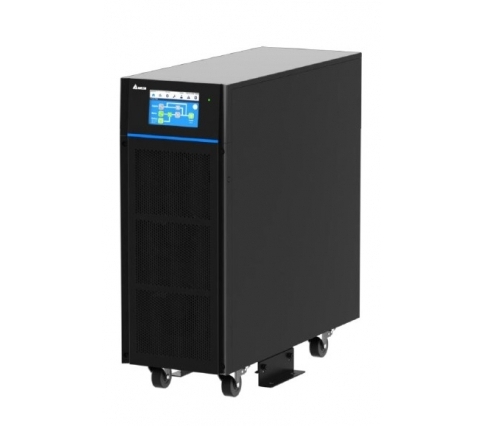

Серия HPH 20-120 кВА
Надежная и экономичная защита в сочетании с компактными размерами и высокой производительностью.
Новейший ИБП серии HPH 2-го поколения на 20–40 кВА отличается наименьшими размерами в своем классе и высокой производительностью. Благодаря передовым технологиям и терморегулированию ИБП обеспечивает самую большую плотность мощности в мире без снижения номинальных характеристик при температуре вплоть до 40 °С. Входной коэффициент мощности 0,99 и коэффициент нелинейных искажений тока менее 2 % (iTHD) гарантируют максимальную совместимость с источником питания. Низкая совокупная стоимость владения достигается благодаря КПД > 96 %, режиму рециркуляции энергии, большему количеству вариантов конфигурации батарей и встроенному зарядному устройству на 15 А. Кроме того, ИБП этой серии оснащены сенсорным экраном с удобным пользовательским интерфейсом, ручными защитными устройствами и колесиками для простого размещения, установки и эксплуатации. Все эти особенности делают ИБП серии HPH 2-го поколения идеальным решением для малых и средних центров обработки данных и систем резервного питания критически важных участков сети.
 | ИБП Ultron Series-HPH 40 кВА / кВт, HPH-40KМощность: 40 (кВА) Фазы: вход 3 |
| ИБП Ultron Series-HPH 30 кВА / кВт, HPH-30KМощность: 30 (кВА) Фазы: вход 3 |
 | ИБП Ultron Series-HPH 20 кВА / кВт, HPH-20KМощность: 20 (кВА) Фазы: вход 3 |
Области применения
Простота размещения и технического обслуживания благодаря компактной конструкции
- Колесики для простого размещения, установки и технического обслуживания.
- Встроенные выключатели входа/входа байпасного питания/выхода/ремонтного байпаса для полнофункциональной распределительной панели.
- Компактная конструкция и минимальная занимаемая площадь (40 кВт на 0,15 м2) для экономии места.
Низкая совокупная стоимость владения
- Большое количество возможных конфигураций батарей (30–46 шт.) для оптимального выбора.
- Высокий КПД преобразования переменного тока (более 96 %) и режим ECO до 99 % значительно снижают затраты на электроэнергию.
- Низкий коэффициент нелинейных искажений тока (iTHD < 2 %) обеспечивает улучшенную совместимость с источником питания, к которому подключен ИБП, не требуя дополнительного фильтра или избыточной мощности генератора.
Высокая управляемость и гибкость
- 5-дюймовый цветной сенсорный экран с дружественным интерфейсом для простого управления работой ИБП на месте.
- Коммуникационные платы SNMP IPv6 и Modbus для удаленного мониторинга (по дополнительному заказу).
- Встроенное зарядное устройство 15 А для длительного резервного питания без дополнительных затрат.
- Комплект для повышения степени защиты до IP42 для неблагоприятных условий окружающей среды (по дополнительному заказу).
- Доступ с передней панели и простая замена батареи у моделей со встроенными батареями.
Дополнительные принадлежности
- Кабель для температурной компенсации батареи
- Противопылевой фильтр
- Комплект для повышения степени защиты до IP42 для длительного резервирования
- Комплект для установки кнопки аварийного отключения питания
- Плата SNMP IPv6
- Плата Modbus
- Плата релейного ввода/вывода
Технические характеристики
| Модель |
HPH-20K |
HPH-30K |
HPH-40K | |
|---|---|---|---|---|
| Номинальная мощность | кВА | 20 | 30 | 40 |
| кВт | 20 | 30 | 40 | |
| Вход |
Номинальное напряжение |
220/380 В, 230/400 В, 240/415 В (3 фазы, 4 провода + земля) | ||
| Диапазон напряжения | 305~478 В перем. тока (полная нагрузка); 228~478 В перем. тока (70% нагрузки) | |||
| Коэффициент нелинейных искажений тока** | ≤ 2% * | |||
| Коэффициент мощности | Свыше 0,99 | |||
| Диапазон частот | 40-70 Гц | |||
| Выход | Напряжение | 220/380, 230/400, 240/415 В перем. тока (3 фазы, 4 провода + земля) | ||
| Коэффициент нелинейных искажений напряжения | Не более 1,5 % при линейной нагрузке, не более 4 % при нелинейной нагрузке | |||
| Стабилизация напряжения | ±1 % (статическое) | |||
| Частота | 50 Гц / 60 Гц | |||
| Перегрузочная способность |
≤ 105%: непрерывная работа; > 105 ~ ≤ 110%: 60 мин; |
|||
| Батарея | Номинальное напряжение | ±240 В пост. тока (по умолчанию, настраивается от ±180 до ±276 В пост. тока) | ||
| Напряжение заряда | ±272 В пост. тока (регулируется от 204 до 312 В) | |||
| Максимальный ток встроенного зарядного устройства | 15 A |
|||
| Время разряда*** | 20 минут | 14 минут | 9,5 минут | |
| Окружающая среда |
Рабочая температура Относительная влажность |
0–40 °C 0–95 % (без конденсации) |
||
| Уровень шума (на расстоянии 1 м) | < 60 дБ | |||
| Класс защиты | IP20 (стандартное исполнение); IP42 (по доп. заказу) | |||
| Прочее | Параллельное резервирование и расширение | До 4 шт. | ||
| Включение от батареи | Есть | |||
| Интерфейс | Стандартный |
Беспотенциальный контакт температуры внешней батареи x 1, |
||
| Соответствие стандартам | Безопасность |
CE, RCM (IEC62040-1, класс C2 по IEC62040-2) |
||
| КПД |
Режим преобразования переменный ток/переменный ток Режим ЕСО (энергосберегающий) |
> 96% (пиковый КПД) 99 % |
||
| Дисплей |
5-дюймовый сенсорный экран |
|||
| Физические характеристики |
Габариты (Ш x Г x В) |
240 x 630 x 650 мм |
||
|
Масса |
44 кг |
50 кг | 50 кг | |
